SSAW पाइप उत्पादन के लिए वेल्डिंग तार और वेल्डिंग फ्लक्स

वेल्डिंग सबसे महत्वपूर्ण चरणों में से एक हैएसएसएडब्ल्यू पाइप उत्पादनक्योंकि सर्पिल वेल्ड सीम की गुणवत्ता सीधे तैयार पाइप की ताकत, दबाव प्रतिरोध, स्थायित्व और सेवा जीवन को प्रभावित करती है। SSAW पाइपों का उत्पादन स्टील की पट्टी को सर्पिल आकार में बनाकर और जलमग्न आर्क वेल्डिंग प्रक्रिया का उपयोग करके किनारों को लगातार वेल्डिंग करके किया जाता है। इस प्रक्रिया के दौरान,वेल्डिंग तारऔरवेल्डिंग फ्लक्सएक मजबूत और विश्वसनीय वेल्ड जोड़ बनाने के लिए मिलकर काम करें।

यद्यपि वेल्डिंग तार और फ्लक्स अलग-अलग कार्य करते हैं, उन्हें एक संगत संयोजन के रूप में चुना जाना चाहिए।वेल्डिंग तारभराव धातु प्रदान करता है, जबकि फ्लक्स पिघले हुए वेल्ड पूल की रक्षा करता है और चाप स्थिरता, प्रवेश, वेल्ड {{0}धातु रसायन शास्त्र और स्लैग गठन को प्रभावित करता है। गलत संयोजन चुनने से वेल्डिंग दोष, अस्थिर उत्पादन और असंगत यांत्रिक गुण हो सकते हैं।

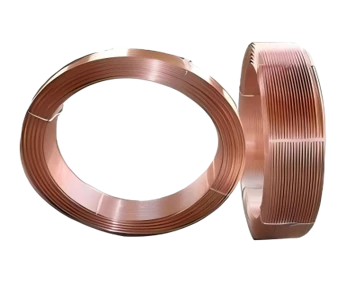

वेल्डिंग तार क्या है?

वेल्डिंग तारजलमग्न आर्क वेल्डिंग में उपयोग किया जाने वाला एक निरंतर पोषित उपभोज्य इलेक्ट्रोड है। तार और स्टील पट्टी के बीच एक विद्युत चाप उत्पन्न होता है, जिससे तार और स्टील के किनारों को पिघलाने के लिए पर्याप्त गर्मी उत्पन्न होती है। पिघला हुआ पदार्थ फिर जम जाता है और वेल्ड सीम बनाता है।

वेल्डिंग तार की रासायनिक संरचना, व्यास, वर्गीकरण और यांत्रिक विशेषताएं सीधे तैयार वेल्ड को प्रभावित करती हैं। विभिन्न पाइप ग्रेड और दीवार की मोटाई के लिए अलग-अलग वेल्डिंग तारों की आवश्यकता हो सकती है। इसलिए, तार का चयन बेस स्टील, आवश्यक वेल्ड गुणों, वेल्डिंग प्रक्रिया और लागू मानक के अनुसार किया जाना चाहिए।

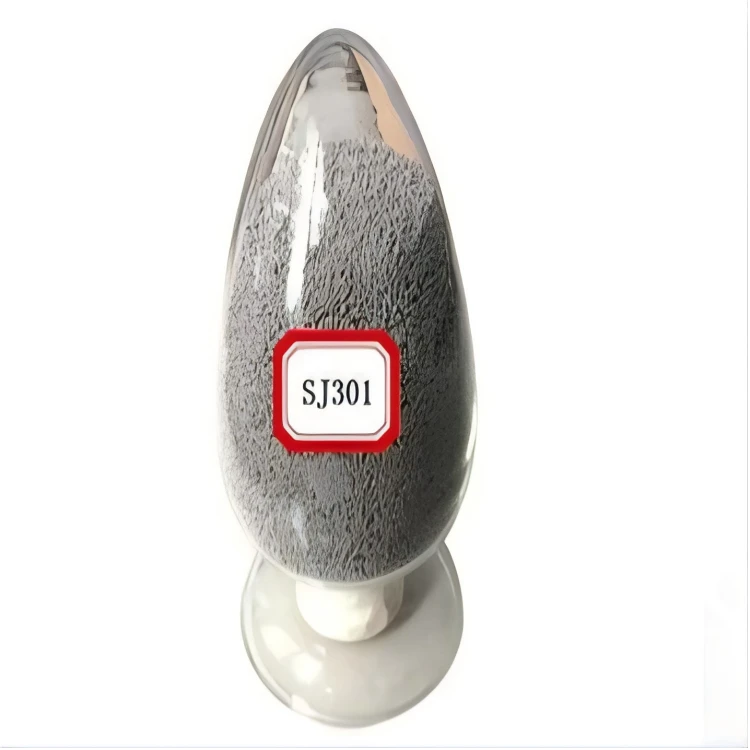

वेल्डिंग फ्लक्स क्या है?

वेल्डिंग फ्लक्सजलमग्न आर्क वेल्डिंग के दौरान वेल्डिंग क्षेत्र के ऊपर रखा जाने वाला एक दानेदार पदार्थ है। चाप फ्लक्स परत के नीचे संचालित होता है, जबकि पिघला हुआ फ्लक्स वेल्ड पूल के ऊपर एक सुरक्षात्मक स्लैग बनाता है।

वेल्डिंग फ्लक्स के लिए एसएसएडब्ल्यू पाइप्सअनेक कार्य करता है। यह पिघले हुए वेल्ड को वायुमंडलीय प्रदूषण से बचाता है, आर्क को स्थिर करने में मदद करता है, प्रवेश और मनके के आकार को प्रभावित करता है, और वेल्ड धातु की रासायनिक संरचना और यांत्रिक गुणों को प्रभावित कर सकता है।

इसलिए फ़्लक्स ग्रेड का चयन केवल कीमत या उपलब्धता के आधार पर करने के बजाय सावधानीपूर्वक किया जाना चाहिए।

वेल्डिंग तार और फ्लक्स एक साथ कैसे काम करते हैं

वेल्डिंग तारऔरफ्लक्सएक संयुक्त वेल्डिंग प्रणाली बनाएं। तार भराव धातु की आपूर्ति करता है, जबकि फ्लक्स वेल्ड के आसपास के वातावरण को नियंत्रित करता है और प्रक्रिया के धातुकर्म व्यवहार में योगदान देता है।

इस संयोजन का प्रदर्शन कई कारकों पर निर्भर करता है, जिसमें स्टील ग्रेड, पाइप दीवार की मोटाई, वेल्डिंग करंट, वोल्टेज, वेल्डिंग गति, तार व्यास और आवश्यक यांत्रिक गुण शामिल हैं।

वेल्डिंग वायर ग्रेड का महत्व

वेल्डिंग तारग्रेड पाइप उत्पादन के लिए उपयोग किए जा रहे स्टील के अनुकूल होना चाहिए। चूंकि तार वेल्ड धातु का हिस्सा बन जाता है, इसलिए इसकी रासायनिक संरचना और वर्गीकरण का अंतिम वेल्ड पर सीधा प्रभाव पड़ता है।

एक अनुपयुक्त तार के परिणामस्वरूप अपर्याप्त तन्य शक्ति, खराब कठोरता, अत्यधिक कठोरता, या अनुपयुक्त वेल्ड {{0}धातु संरचना हो सकती है। पाइपलाइन और संरचनात्मक अनुप्रयोगों के लिए, तार का चयन तैयार पाइप के आवश्यक प्रदर्शन के अनुसार किया जाना चाहिए।

उच्च - ताकत वाले पाइप ग्रेड के लिए सावधानी से मिलान किए गए वेल्डिंग उपभोग्य सामग्रियों की आवश्यकता हो सकती है ताकि यह सुनिश्चित किया जा सके कि वेल्ड जोड़ का कमजोर हिस्सा न बन जाए।

वेल्डिंग फ्लक्स ग्रेड का महत्व

फ्लक्स का ग्रेड भी उतना ही महत्वपूर्ण है। विभिन्न फ्लक्स में अलग-अलग रासायनिक संरचना, बुनियादी स्तर, पिघलने की विशेषताएं और कण आकार होते हैं। ये विशेषताएँ वेल्डिंग आर्क, पैठ, स्लैग गठन, वेल्ड उपस्थिति और अंतिम वेल्ड गुणों को प्रभावित करती हैं।

सबसे महंगा फ्लक्स स्वचालित रूप से सबसे अच्छा फ्लक्स नहीं है। सहीSSAW पाइपों के लिए वेल्डिंग फ्लक्सवह है जो वेल्डिंग तार, स्टील ग्रेड, वेल्डिंग पैरामीटर और लागू पाइप मानक से ठीक से मेल खाता है।

इस कारण से, निर्माताओं को स्वतंत्र रूप से फ्लक्स का चयन करने के बजाय संपूर्ण वेल्डिंग सिस्टम का मूल्यांकन करना चाहिए।

वेल्ड शक्ति पर प्रभाव

सर्पिल वेल्ड सीम को पाइप पर लागू यांत्रिक और परिचालन भार का सामना करना होगा। पाइपलाइन अनुप्रयोगों में, वेल्ड आंतरिक दबाव, बाहरी भार, कंपन, तापमान परिवर्तन और अन्य सेवा स्थितियों के संपर्क में आ सकता है।

वेल्डिंग तार सीधे वेल्ड की धातु की मजबूती में योगदान देता है, जबकि फ्लक्स वेल्ड की रासायनिक संरचना और जमने को प्रभावित कर सकता है। उचित रूप से चयनित तार और फ्लक्स संयोजन आवश्यक तन्य शक्ति, उपज शक्ति, क्रूरता और लचीलापन प्राप्त करने में मदद कर सकता है।

वेल्ड पेनेट्रेशन पर प्रभाव

विश्वसनीय वेल्डेड जोड़ बनाने के लिए उचित प्रवेश आवश्यक है। दौरानएसएसएडब्ल्यू उत्पादन, वेल्डिंग करंट, वोल्टेज, यात्रा गति, तार का व्यास, तार की स्थिति और फ्लक्स विशेषताएँ वेल्डिंग क्षेत्र में वितरित गर्मी की मात्रा निर्धारित करने के लिए एक साथ काम करती हैं।

अपर्याप्त पैठ के परिणामस्वरूप अधूरा जोड़ हो सकता है, जबकि अत्यधिक पैठ अवांछनीय वेल्ड ज्यामिति पैदा कर सकती है। इसलिए निर्माताओं को प्रत्येक तार और फ्लक्स संयोजन के लिए उचित वेल्डिंग पैरामीटर स्थापित करने चाहिए और उत्पादन के दौरान लगातार उनकी निगरानी करनी चाहिए।

वेल्डिंग दोषों को रोकने में भूमिका

सही ढंग से चयनितजलमग्न आर्क वेल्डिंग उपभोग्य वस्तुएंकई सामान्य वेल्डिंग दोषों के जोखिम को कम करने में मदद मिल सकती है। इनमें सरंध्रता, स्लैग समावेशन, अपूर्ण संलयन, अपूर्ण प्रवेश, दरारें, अंडरकटिंग और अनियमित वेल्ड गठन शामिल हैं।

हालाँकि, उपभोग्य वस्तुएँ दोष निवारण का केवल एक हिस्सा हैं। स्टील की सफाई, किनारे की तैयारी, गठन की सटीकता, वेल्डिंग संरेखण, वेल्डिंग करंट, वोल्टेज, यात्रा की गति और उपकरण की स्थिति भी वेल्ड गुणवत्ता पर बड़ा प्रभाव डाल सकती है।

इसलिए, दोष होने पर कारखानों को स्वचालित रूप से वेल्डिंग तार या फ्लक्स को दोष देने के बजाय पूरी वेल्डिंग प्रक्रिया की जांच करनी चाहिए।

वेल्डिंग फ्लक्स का नमी नियंत्रण

उपयोग करते समय नियंत्रित करने के लिए नमी सबसे महत्वपूर्ण कारकों में से एक हैवेल्डिंग फ्लक्स. फ्लक्स जो अत्यधिक नमी को अवशोषित करता है, वेल्डिंग प्रदर्शन को नकारात्मक रूप से प्रभावित कर सकता है और प्रतिकूल परिस्थितियों में सरंध्रता या हाइड्रोजन से संबंधित समस्याओं में योगदान कर सकता है।

कारखानों को फ्लक्स को शुष्क परिस्थितियों में संग्रहित करना चाहिए और सुखाने, कंडीशनिंग और भंडारण के लिए निर्माता की आवश्यकताओं का पालन करना चाहिए। एक बार फ्लक्स सूख जाने के बाद इसे परिवहन और रख-रखाव के दौरान नमी से बचाया जाना चाहिए।

वेल्डिंग तार का उचित भंडारण

वेल्डिंग तारभण्डारण भी स्वच्छ एवं शुष्क वातावरण में किया जाना चाहिए। नमी, तेल, धूल और जंग के संपर्क में आने से वायर फीडिंग और वेल्डिंग स्थिरता पर नकारात्मक प्रभाव पड़ सकता है।

विभिन्न तार ग्रेड और व्यास को स्पष्ट रूप से पहचाना जाना चाहिए और अलग से संग्रहित किया जाना चाहिए। उचित इन्वेंट्री प्रबंधन भी ट्रैसेबिलिटी में सुधार करता है और उत्पादन के दौरान गलत उपभोग्य सामग्रियों के उपयोग के जोखिम को कम करता है।

वेल्डिंग वायर फीडिंग नियंत्रण

वेल्डिंग तारवेल्डिंग ज़ोन में लगातार और सटीक रूप से पहुंचाया जाना चाहिए। वायर फीडिंग सिस्टम की समस्याएं आर्क अस्थिरता, अनियमित वेल्ड गठन, असंगत जमाव और उत्पादन में रुकावट का कारण बन सकती हैं।

ऑपरेटरों को नियमित रूप से वायर गाइड, फीडिंग रोलर्स, संपर्क घटकों और संरेखण का निरीक्षण करना चाहिए। इन घटकों को अच्छी स्थिति में रखने से वेल्डिंग को स्थिर बनाए रखने में मदद मिलती हैएसएसएडब्ल्यू पाइप उत्पादनप्रक्रिया।

फ्लक्स कण आकार और पोषण

फ्लक्स कण का आकार फीडिंग स्थिरता, आर्क कवरेज और स्लैग गठन को प्रभावित कर सकता है। सुसंगत कण आकार वेल्डिंग क्षेत्र पर एक समान फ्लक्स कवरेज बनाए रखने में मदद करता है।

अत्यधिक धूल, बड़े आकार के कण, या असंगत सामग्री फ्लक्स फीडिंग प्रणाली में हस्तक्षेप कर सकती है। इसलिए कारखानों को उचित प्रवाह गुणवत्ता बनाए रखनी चाहिए और नियमित रूप से फीडिंग उपकरणों का निरीक्षण करना चाहिए।

पुनर्प्राप्त फ्लक्स प्रबंधन

निरंतर उत्पादन के दौरान, अप्रयुक्त फ्लक्स को अक्सर एकत्र और पुनर्प्राप्त किया जा सकता है। हालाँकि, बरामद फ्लक्स में स्लैग कण, धातु कण, धूल और अन्य दूषित पदार्थ हो सकते हैं।

पुन: उपयोग से पहले, पुनर्प्राप्त फ्लक्स को निर्माता की सिफारिशों के अनुसार संसाधित किया जाना चाहिए। अवांछित कणों को हटाने के लिए स्क्रीनिंग और सफाई आवश्यक हो सकती है।

पुनर्प्राप्त फ़्लक्स को कभी भी उचित नियंत्रण के बिना पुन: उपयोग नहीं किया जाना चाहिए क्योंकि दूषित सामग्री वेल्डिंग स्थिरता और वेल्ड गुणवत्ता को नकारात्मक रूप से प्रभावित कर सकती है।

वेल्डिंग पैरामीटर्स और उपभोग्य वस्तुएं

वेल्डिंग तारऔर फ्लक्स का उपयोग हमेशा उपयुक्त वेल्डिंग मापदंडों के साथ किया जाना चाहिए। महत्वपूर्ण मापदंडों में वेल्डिंग करंट, वोल्टेज, वेल्डिंग गति, तार व्यास, तार विस्तार और फ्लक्स फीडिंग दर शामिल हैं।

जब कोई फैक्ट्री तार या फ्लक्स ग्रेड बदलती है, तो वेल्डिंग प्रक्रिया की समीक्षा की जानी चाहिए। एक नया उपभोज्य संयोजन अलग तरह से व्यवहार कर सकता है और इसके लिए पैरामीटर समायोजन या अतिरिक्त योग्यता परीक्षण की आवश्यकता हो सकती है।

स्टील ग्रेड के अनुसार चयन

विभिन्न स्टील ग्रेड की वेल्डिंग आवश्यकताएं अलग-अलग होती हैं। मानक संरचनात्मक स्टील के लिए उपयुक्त संयोजन उच्च शक्ति पाइपलाइन स्टील के लिए उपयुक्त नहीं हो सकता है।

मांग वाले अनुप्रयोगों के लिए, निर्माताओं को इस पर विचार करना चाहिए:

• वेल्ड तन्यता ताकत
• नम्य होने की क्षमता
• प्रभाव कठोरता
• वेल्ड-धातु रसायन शास्त्र
• हाइड्रोजन नियंत्रण
• ऊष्मा इनपुट
• सेवा शर्तें

प्रत्येक उत्पाद के लिए समान संयोजन का उपयोग करने के बजाय वेल्डिंग उपभोग्य सामग्रियों का चयन वास्तविक पाइप विनिर्देश के अनुसार किया जाना चाहिए।

वेल्डिंग उपभोग्य वस्तुएं और पाइप की मोटाई

पाइप की दीवार की मोटाई वेल्डिंग उपभोग्य सामग्रियों और मापदंडों के चयन को भी प्रभावित कर सकती है। पर्याप्त पैठ और संलयन प्राप्त करने के लिए मोटी सामग्रियों को आम तौर पर अधिक ताप इनपुट और सावधानीपूर्वक नियंत्रित वेल्डिंग स्थितियों की आवश्यकता होती है।

वेल्डिंग तार और फ्लक्स का गुणवत्ता नियंत्रण

एक पेशेवर कारखाने को वेल्डिंग उपभोग्य सामग्रियों के लिए एक गुणवत्ता नियंत्रण प्रणाली स्थापित करनी चाहिए। आने वाली सामग्रियों की ग्रेड, वर्गीकरण, निर्माता, बैच संख्या, पैकेजिंग स्थिति और प्रासंगिक प्रमाणपत्रों की जांच की जानी चाहिए।

भंडारण और उत्पादन के दौरान, कारखाने को नमी, संदूषण, भोजन की स्थिति और सामग्री की पहचान को नियंत्रित करना चाहिए। बैच रिकॉर्ड भी बनाए रखा जाना चाहिए ताकि फैक्ट्री यह पहचान सके कि किसी विशेष उत्पादन अवधि के दौरान कौन सी उपभोग्य सामग्रियों का उपयोग किया गया था।

वेल्डिंग दोषों की जांच करते समय या ग्राहक की गुणवत्ता आवश्यकताओं का जवाब देते समय यह पता लगाने की क्षमता विशेष रूप से मूल्यवान है।

उपभोज्य प्रबंधन में सामान्य गलतियाँ

कारखानों को वेल्डिंग तार का चयन करने से बचना चाहिएफ्लक्सकेवल कीमत पर आधारित. सबसे सस्ता उपभोज्य आवश्यक प्रदर्शन प्रदान नहीं कर सकता है, जबकि एक महंगा उपभोज्य जरूरी नहीं कि हर अनुप्रयोग के लिए उपयुक्त हो।

एक और आम गलती विभिन्न ग्रेड के तार या फ्लक्स को मिलाना है। सामग्रियों को स्पष्ट रूप से लेबल किया जाना चाहिए और अलग से संग्रहित किया जाना चाहिए। कारखानों को वेल्डिंग प्रक्रिया की समीक्षा किए बिना उपभोग्य सामग्रियों को बदलने से भी बचना चाहिए क्योंकि विभिन्न संयोजन अलग-अलग वेल्डिंग परिणाम उत्पन्न कर सकते हैं।

ख़राब भंडारण एक और बड़ी समस्या है। नमी, धूल, तेल और जंग उपभोज्य प्रदर्शन को नकारात्मक रूप से प्रभावित कर सकते हैं।

सही वेल्डिंग तार और फ्लक्स का चयन कैसे करें

चयन प्रक्रिया स्टील ग्रेड और पाइप विनिर्देश के साथ शुरू होनी चाहिए। निर्माताओं को फिर पाइप की मोटाई, आवश्यक वेल्ड शक्ति, प्रभाव क्रूरता, उत्पादन गति, वेल्डिंग उपकरण और लागू मानकों पर विचार करना चाहिए।

तार और फ्लक्स को एक संगत संयोजन के रूप में चुना जाना चाहिए और इच्छित वेल्डिंग स्थितियों के तहत सत्यापित किया जाना चाहिए।

आधुनिक SSAW उत्पादन लाइन के लिए महत्व

उच्च-क्षमता के लिएएसएसएडब्ल्यू पाइप उत्पादनलाइन, वेल्डिंग उपभोग्य वस्तुएं उत्पाद की गुणवत्ता और विनिर्माण दक्षता दोनों को प्रभावित करती हैं। स्थिर तार फीडिंग और लगातार फ्लक्स प्रदर्शन निरंतर वेल्डिंग बनाए रखने और अनावश्यक उत्पादन रुकावटों को कम करने में मदद करता है।

उचित उपभोज्य चयन से पुनः कार्य को कम किया जा सकता है, अस्वीकृति दर को कम किया जा सकता है, वेल्ड स्थिरता में सुधार किया जा सकता है और समग्र उत्पादकता में वृद्धि की जा सकती है। तेल और गैस पाइपलाइनों, जल संचरण प्रणालियों, पाइलिंग परियोजनाओं और प्रमुख बुनियादी ढांचे अनुप्रयोगों के लिए बड़ी मात्रा में पाइप का उत्पादन करते समय यह विशेष रूप से महत्वपूर्ण हो जाता है।

वेल्डिंग उपभोग्य वस्तुएं और समग्र गुणवत्ता नियंत्रण

वेल्डिंग तारऔरफ्लक्सके महत्वपूर्ण घटक हैंएसएसएडब्ल्यू पाइप वेल्डिंग, लेकिन वे एकमात्र कारक नहीं हैं जो पाइप की गुणवत्ता निर्धारित करते हैं। संपूर्ण उत्पादन प्रक्रिया में स्टील कॉइल की गुणवत्ता, पट्टी संरेखण, किनारे की तैयारी, सर्पिल निर्माण, वेल्डिंग पैरामीटर, उपकरण की स्थिति, गैर-विनाशकारी परीक्षण, आयामी सटीकता, हाइड्रोस्टैटिक परीक्षण और अंतिम निरीक्षण को भी नियंत्रित करना चाहिए।

यहां तक ​​कि सर्वोत्तम वेल्डिंग उपभोग्य वस्तुएं भी खराब कच्चे माल, गलत फॉर्मिंग, क्षतिग्रस्त उपकरण या अनुचित वेल्डिंग मापदंडों की भरपाई नहीं कर सकती हैं। इसलिए उच्च गुणवत्ता वाले SSAW पाइप उत्पादन के लिए सभी उत्पादन चरणों को नियंत्रित परिस्थितियों में एक साथ काम करने की आवश्यकता होती है।

सारांश

वेल्डिंग तारऔरवेल्डिंग फ्लक्सSSAW पाइप उत्पादन में आवश्यक उपभोग्य वस्तुएं हैं, और उनकी गुणवत्ता और अनुकूलता का वेल्ड प्रदर्शन पर सीधा प्रभाव पड़ता है। वेल्डिंग तार भराव धातु प्रदान करता है, जबकि फ्लक्स वेल्ड पूल की रक्षा करता है और आर्क स्थिरता, पैठ, स्लैग गठन और वेल्ड -धातु विशेषताओं को प्रभावित करता है।

सहीSSAW पाइपों के लिए वेल्डिंग तारऔरSSAW पाइपों के लिए वेल्डिंग फ्लक्सस्टील ग्रेड, पाइप की मोटाई, आवश्यक यांत्रिक गुणों, वेल्डिंग मापदंडों और लागू मानकों के अनुसार चयन किया जाना चाहिए। उचित भंडारण, नमी नियंत्रण, भोजन, रख-रखाव और पता लगाने की क्षमता भी समान रूप से महत्वपूर्ण हैं।

जलमग्न आर्क वेल्डिंग उपभोग्य सामग्रियों को उत्पादन प्रक्रिया के महत्वपूर्ण घटकों के रूप में मानकर, निर्माता अधिक स्थिर वेल्डिंग प्राप्त कर सकते हैं, दोषों को कम कर सकते हैं, उत्पादन दक्षता में सुधार कर सकते हैं और पाइपलाइन, संरचनात्मक और औद्योगिक अनुप्रयोगों की मांग के लिए विश्वसनीय एसएसएडब्ल्यू पाइप का उत्पादन कर सकते हैं।
